嚐鮮–Android 手機旗艦nexus-s 維修實況

目前手機市場唯一能和iPhone一較長短的手機

非Android 莫屬而首支搭配Android2.3版

作業系統的手機就是這款Google和SAMSUNG

合作推出的nexus-s。陀螺儀感應、NFC感應

新的多點觸控鍵盤介面,支援SIP網路電話功能

4吋AMOLED觸控螢幕,內建1GHz處理器、16G

儲存空間和500萬畫素相機。如此火力強大規格

怎不令人躍躍欲試? 目前在台雖還未上市,就有

嚐鮮的朋友拿來修理,我們也就有眼福了,看看

這隻機皇的內在,如何創造出奇蹟?





嚐鮮–Android 手機旗艦nexus-s 維修實況

圖文:飛揚

從美國帶回來的這支機皇,還沒把玩多久

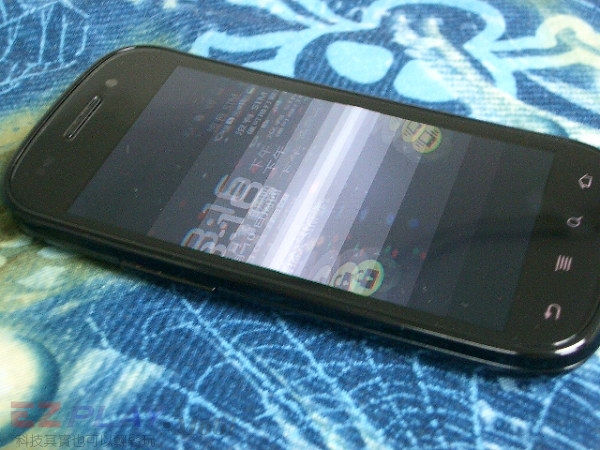

就被大老闆摔到螢幕無法正常顯示

一直維持開機畫面



他的外型

据說就是將i9000當原型機來增刪的

.

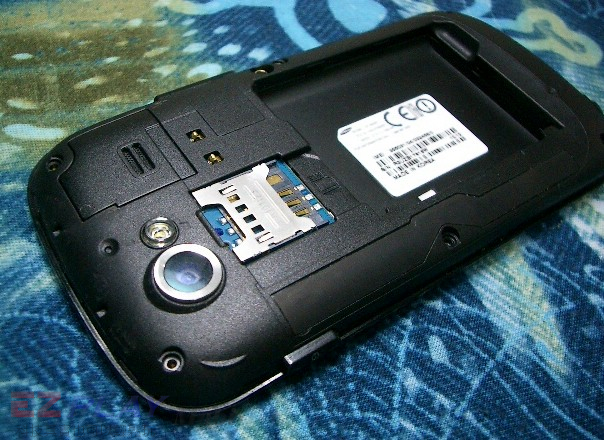

打開背蓋一看

這種感覺更形強烈

.

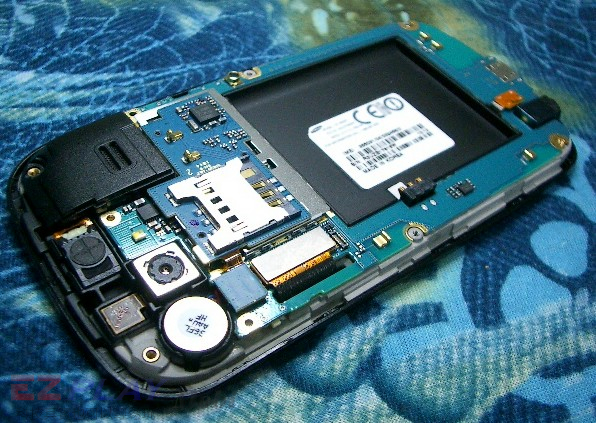

去掉多餘的纍缀後,已經可以看到機板了

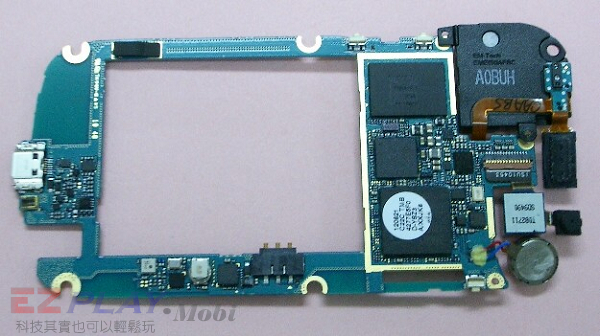

機板的設計,比想像中要簡潔

這對維修的查線工作來說,算是利多的設計

(u-SAMSUNG轉性了?)

.

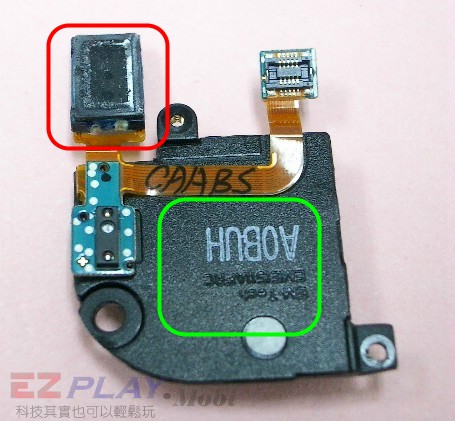

聽筒、揚聲器是做成一組總成

連結到機板上

無法單獨更換

.

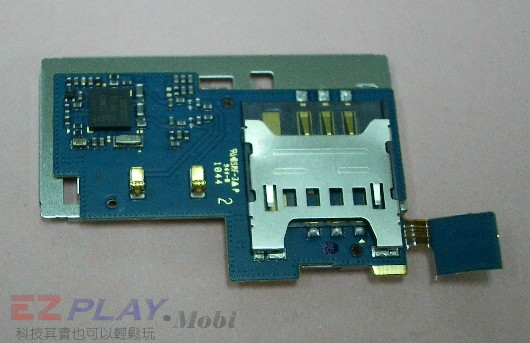

sim卡排可單獨取下更換

可惜的是,nexus-s目前雖已在台上市

但無論是美版或台版

零件普遍缺乏,只好借助於—非常手段

.

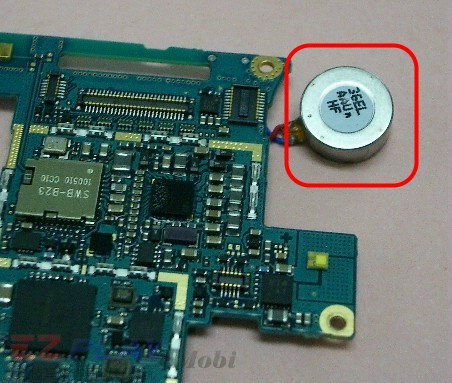

猜猜看這個不鏽鋼的餡餅是什麼?

哈哈沒想到吧

是電動按摩棒

不、不,是振動器(感覺上功能差不多ya  ><:)

.

我們維修的程序,是先從軟體著手

經過重灌之後,沒有改善的狀況

就只好將目標拉到硬體上作文章

flash、cpu都有可能是病源

經過經驗的判定和各種儀器的測試後,終於確定是flash故障了

屬於中度的受損—錫點的接合不完全,部分則鬆脫

經過複雜的三級手術:

取下flash,並重新定位、整平、清理機板、烘焊後

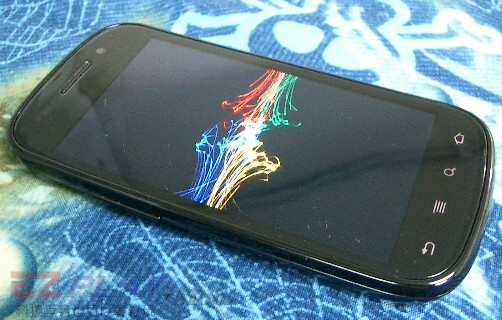

機皇的雙眼,再度綻放出王者的氣慨

 .

 .

.
